電容電感測試儀主要用來進行變電站內的電容器的在線測量工作，具有測試速度快、精度高、方便靈活等很多特點，深受廣大電力工作者的歡迎，其中并聯電容器的測試工作是該設備經常需要做的試驗之一，本文就以YTC720電容電感測試儀為例，來給大家簡單介紹使用電容電感測試儀進行并聯電容器測量的方法。
進行測試前，應按使用要求正確連接電源線及信號電纜。
（1）將測試電壓電纜一端接到儀器【電壓輸出端子】上；
（2）將測試電流信號電纜插在儀器【電流取樣插頭】上；
（3）接好測試儀器220V電源線；

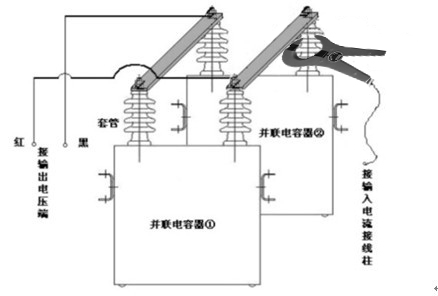

（4）將測試電壓電纜分別夾在被試電容器組兩極的連接母線上，鉗形電流取樣表卡在所需測量的單臺電容器的套管處；
（5）閉合【電源開關】；
（6）開機后，屏幕顯示第1屏 開機顯示；如果顯示白屏，請直接按復位鍵。
將光標移至【設置】處，進入第3屏設置參數，將【等效阻抗】設為【并聯電容】模式。按【確認】鍵并存入設置值，回到主菜單。
將光標移至【測量】，按【確認】鍵進入測量，將【電壓輸出開關】置于【通】的位置即進行電容測量，液晶屏幕上顯示的數據即是測量結果。
（7）將鉗形電流表取下，卡于另一臺需測量的電容器上，直至該相測量完畢。
（8）測試結束后，切斷電源，并將面板上所有開關恢復到測試前的狀態，拆除所有接線。
使用電容電感測試儀之前，電力工作者需要先熟讀產品使用說明書，并嚴格按說明書來進行試驗，這樣就能達到儀器的測試精度了。
湖北儀天成電力設備有限公司
2018年8月27日
